名稱：全向有源基站ZJB-52

全向有源基站ZJB-52是一款全向的數據讀寫設備。設備外殼是鋁合金材料加工而成， 能夠外接4根外置天線。外接

4根天線能夠增強讀卡效果，避免產生盲區。外接天線通過50歐姆同軸電纜與SMA天線連接器連接。 同軸電纜長度
盡量短。產品的防護等級比較低，只能在室內使用。主要適用于停車場管理、立體車庫、人員考勤定位系統、門禁
系統、停車場收費系統、汽車衡管理系統、海關貨物進出口安檢管理系統。


● 抗干擾能力強，不受外界無線電波影響；

● 能夠同時讀取標簽的能力強（防碰撞能力強）；
● 內置 2000 張標簽的緩沖區；
● 防水等級高：IP56（室內使用）；
● 讀取標簽距離可調，0-100 米可調（使用軟件設置）；
● 多種接口，使用方便；
● 支持繼電器輸出；
● 沒有外接線，所有接口都集成在設備上。


第一步：打開包裝箱，按清單清點數量；
第二步：準備電腦和 RS232 串口線（USB 轉 RS232 線），并把電腦與設備連接起來；
第三步：把 4 根全向天線安裝讀寫器上；
第四步：把連接器連接到電源插座上，再把 DC 插頭插入大設備中；
第五步：觀察電源指示燈是否點亮（A 下指示燈）；
第六步：觀察設備工作狀態燈（），如果指示燈閃亮，說明設備工作正常；

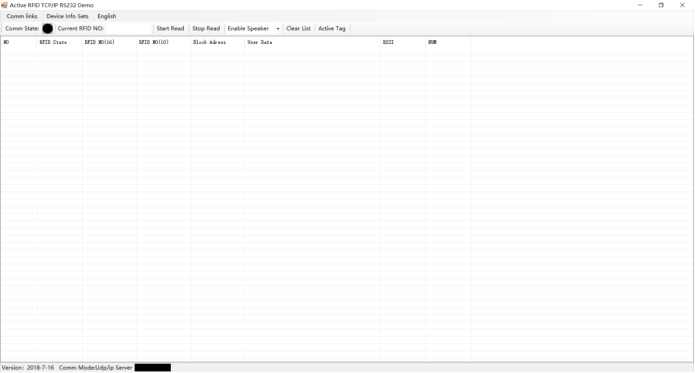

第七步：運行 DEMO 軟件（rfid_tcp_com_demo.exe），顯示如下界面：



● 接口定義
    通訊接口采用 6 Pin 的 RJ11 端口。信號定義如下：

引腳號	信號名	方向	說明
1	GND
2	GND
3	系統占用		不能連接到其他設備上
4	RS_TX	O	RS232 發送
5	系統占用		不能連接到其他設備上
6	RS_RX	I	RS232 接收

● 指示燈說明

A 燈（下邊）	電源指示燈
B 燈（中間）	工作正常燈
C 燈（上邊）	接收正確標簽信息燈



Ⅴ 產品裝箱清單

———————————————————————————————————————————————————————

名稱	數量
ZJB-52室外全向有源基站	1
AC-DC9V1A 電源適配器	1
6 芯 RJ11 轉串口線	1
合格證	1

Ⅵ 日常維護

———————————————————————————————————————————————————————
設備為小功率設備，正常使用下不易壞。從用戶反饋情況統計，易發生故障總結如下：
● 電源適配器；
● 通信不正常。
1 指示燈都不亮
出現情況，有如下原因：
● 沒有接通電源；
● 設備指示燈壞了。
2 工作正常燈不閃亮（常亮）
出現情況，有如下原因：
● 設備沒有進入正常工作狀態；
● 設備指示燈壞了。
3 RS232通訊不正常
出現情況，有如下原因：
● 串口線沒有插好；
● 軟件打開的 COM 口與實際連接的 COM 口不一致；
● 軟件打開的 COM 口的波特率與實際設備設置的波特率不一致；
● 設備內部故障。

Ⅶ 產品實拍

———————————————————————————————————————————————————————

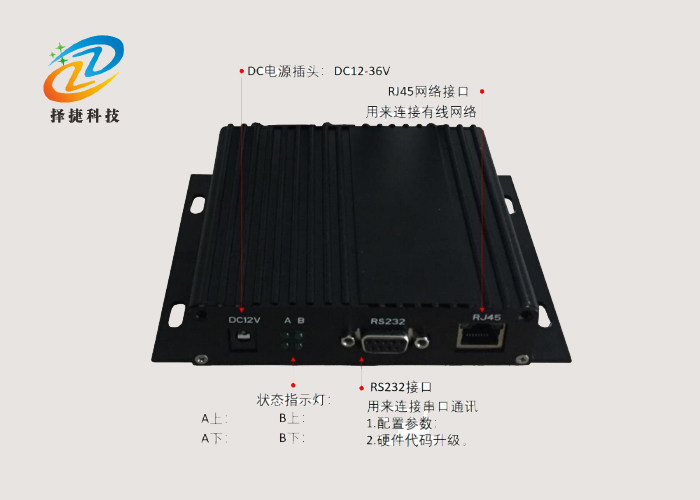

前面板接口

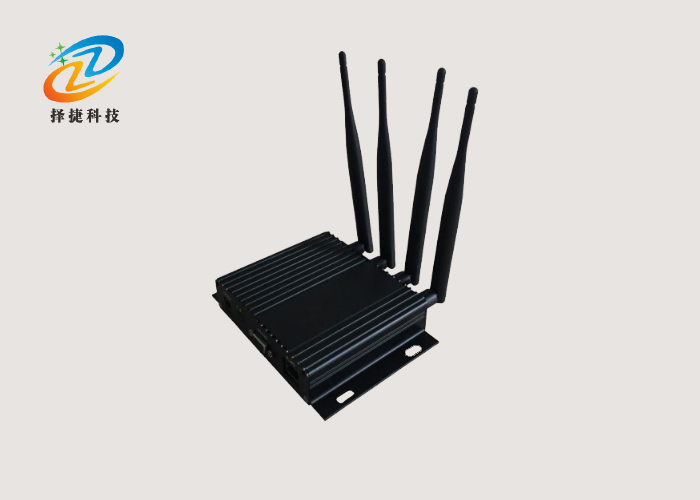

實拍展示
