有源藍牙定向基站ZJB-53—上海擇捷智能科技有限公司

時間：2021-03-25

Ⅰ 產品簡介

———————————————————————————————————————————————————————

名稱：有源藍牙定向基站ZJB-53

有源藍牙定向基站ZJB-53是一款通用型的藍牙設備，內置8dbiPCB天線，本設備能夠安裝在室外,其防水等級為IP65。

設備下方有三個LED指示燈來指示設備的工作狀態，內置蜂鳴器，通過發聲來提示讀取標簽狀態，其發聲音時間可
以通過軟件來設置，也可以關閉聲音。通過一根15芯電纜引出作為與其他設備的通訊連接或供電。其通訊接口包括
：RS232、RS485、韋根。15線的一端是一個15芯頭，實際使用中，可以剪掉15芯頭，直接通過電纜與其他設備連
接；或外加一個DB15頭。另外，為了便于測試，設備配置了一個測試專用的擴展板，在實際使用中不必要使用測
試專用的擴展板。設備主要通過RS232接口配置參數，在使用產品之前必須通過配置軟件來配置參數。主要適用于
人員出入考勤定位、隧道施工人員考勤定位、礦井考勤定位、作業車輛靠近人員安全報警系統、資產管理系統、固
定資產管理系統等。

Ⅱ 產品信息表

———————————————————————————————————————————————————————

型號	ZJB-53
工作頻率	2.4GHz
同時讀取標簽能力	大于2000張
產品材質	ABS塑料
產品顏色	灰色
天線	內置8dbi天線
外連接	15芯電纜
通訊接口	RS232、RS485、韋根26、韋根34、韋根66
狀態指示	3個LED燈指示、內置蜂鳴器
電源	DC12-36V
額定功率	1W
工作溫度(℃)	-25℃ ～ +75℃
儲存溫度(℃)	-40℃ ～ +85℃
工作濕度	小于95％
設備尺寸	250mm×250mm×58mm
設備重量	1.0kg
包裝尺寸	297mm×310mm×106mm
包裝數量	1
包裝重量	1.5kg

Ⅲ 產品主要優勢

———————————————————————————————————————————————————————

● 抗干擾能力強，不受外界無線電波影響；
● 能夠同時讀取標簽的能力強（防碰撞能力強）；
● 內置2000張標簽的緩沖區；
● 支持室外安裝，IP等級：IP65；
● 讀取標簽距離可調，0-150米可調（使用軟件設置）；
● 接口簡單，使用方便。

Ⅳ 主要功能

———————————————————————————————————————————————————————

● 設備工作狀態指示（3個LED指示燈，蜂鳴器）；
● 讀到的標簽保存到緩沖區中，具有2000個標簽的緩沖能力；
● 讀到標簽后能夠通過RS232、RS485、韋根26/34/66傳送到上位機；
● 通信模式有主動傳送與被動傳送；
● RS232、RS485通信速率可以設置；
● 讀取標簽的距離可以設置（0-31個檔）；
● 讀取同一張標簽的間隔時間是可以設置；
● 標簽主動上傳的速度是可以設置；
● 外部觸發啟動讀卡；
● 能夠讀取設備出廠信息。

Ⅴ 技術指標

———————————————————————————————————————————————————————

● 工作頻率：2.4GHz-2.5GHz；
● 工作方式：主動式與被動結合；
● 結構：外罩為耐高溫、耐低溫ABS塑料；
● 天線參數：內置8dbi天線；
● 通訊接口方式：RS232、RS485、韋根；
● 通訊方式：主動方式（讀寫器讀到標簽后，主動向上位機發送）;
● 設備內部有2000個標簽的緩沖能力；
● RS232、RS485通訊速率可以用戶設置；
● 系統識別距離：可達150米；
● 識別準確率：99.999999%；
● 提供演示軟件、API函數等；
● 可以根據用戶要求制定各種數據格式輸出；
● 工作電壓：DC12-36V；
● 額定功率：5W；
● 工作溫度：-25℃ ～ +75℃；
● 儲存溫度(℃)：-40℃ ～ +85℃；
● 工作濕度：小于95％。

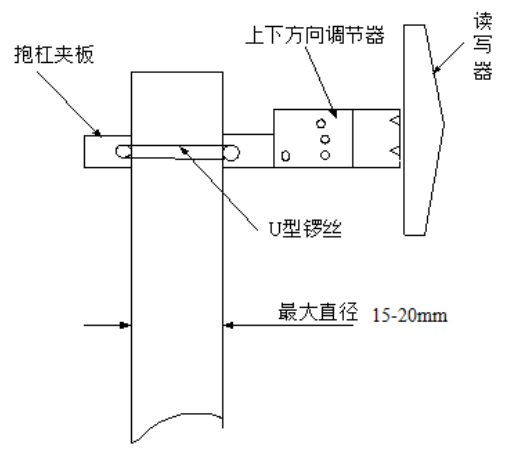

Ⅵ 安裝示意圖

———————————————————————————————————————————————————————
有源藍牙定向基站ZJB-53安裝示意圖

Ⅶ 裝箱清單

———————————————————————————————————————————————————————

產品型號名稱	數量
ZJB-53有源藍牙定向基站	1
一體化設備轉接板	1
AC-DC12V3A電源適配器	1
3芯直連串口線	1
DB15轉接頭	1
安裝支架	1
合格證	1
外接信號說明書	1
