名稱：室內全向有源基站ZJB-51

室內全向有源基站ZJB-51是一款通用型的設備，內置3dbiPCB天線，只安裝在室內。 設備下方有三個 LED 指示燈

指示設備的工作狀態，內置蜂鳴器，通過發聲來提示讀取標簽狀態，其發聲音時間可以通過軟件來設置， 也可以
關閉聲音。
室內全向有源基站ZJB-51包括：TCP/IP 網口、RS232、RS485、韋根。設備內置一個繼電器， 當讀到卡后，繼電

器閉合。設備主要通過 RS232 接口配置參數，在使用產品之前必須通過配置軟件來配置參數。  設備支持通過撥
碼開關來配置常用參數。主要應用于：人員出入考勤定位、隧道施工人員考勤定位、礦井考勤定位、 作業車輛靠
近人員安全報警系統、資產管理系統、固定資產管理系統。


● 抗干擾能力強，不受外界無線電波影響；

● 能夠同時讀取標簽的能力強（防碰撞能力強）；
● 內置 2000 張標簽的緩沖區；
● 防水等級高：IP56（室內使用）；
● 讀取標簽距離可調，0-50 米可調（使用軟件設置）；
● 多種接口，使用方便；
● 支持繼電器輸出；
● 沒有外接線，所有接口都集成在設備上。



● 設備工作狀態指示（3 個 LED 指示燈，內置蜂鳴器）；
● 讀到的標簽保存到緩沖區中，具有 2000 個標簽的緩沖能力；
● 讀到標簽后能夠通過 TCP/IP 網口、RS232、RS485、韋根 26/34/66 傳送到上位機；
● 通信模式有主動傳送與被動傳送；
● RS232、RS485 通信速率可以設置；
● 讀取標簽的距離可以設置（0-31 個檔）；
● 讀取同一張標簽的間隔時間是可以設置；
● 標簽主動上傳的速度是可以設置；
● 外部觸發啟動讀卡；
● 支持繼電器輸出。當讀到標簽后，繼電器閉合，閉合時間可以通過軟件設置；
● 外部輸入信號可以用來關閉繼電器；
● 支持撥碼開關設置常用參數；
● 能夠讀取設備出廠信息。


Ⅳ 基本信息表

———————————————————————————————————————————————————————

型號：ZJB-51

產品類型：2.4G 有源 RFID 讀寫器

工作頻率：2.4GHz

同時讀取標簽?zāi)芰Γ捍笥?2000 張

產品材質：ABS 塑料

產品顏色：灰色

天線：內置 3dbi 天線

外連接 ：DC 電源插孔，DB9-M，RJ45，12P 連接端子，撥碼器

通訊接口 ：TCP/IP 網口、RS232、RS485、韋根 26、韋根 34、韋根 66

狀態指示 ：底部 3 個 LED 燈指示、內置蜂鳴器

繼電器輸出：當讀到卡后，繼電器閉合，閉合時間可以通過軟件設置

觸發讀卡信號：外接一路觸發讀卡信號，觸發后讀卡延遲時間可以由軟件設置

狀態輸入信號：一路狀態信息，也可以用來關閉繼電器

電源：DC12-36V

額定功率 ：1W

工作溫度(℃) ：-25℃ ～ +75℃

儲存溫度(℃)：-40℃ ～ +85℃

工作濕度：小于 95％

設備尺寸：168mm×50mm

設備重量：1kg

包裝尺寸：250mm×250mm×80mm

包裝數量：1

包裝重量：1.5kg

Ⅴ 主要技術參數
———————————————————————————————————————————————————————
● 工作頻率：2.4GHz-2.5GHz；
● 工作方式：主動式與被動結合；
● 結構：外罩為耐高溫、耐低溫 ABS 塑料；
● 天線參數：內置 3dbi 天線；
● 通訊接口方式：TCP/IP 網口，RS232、RS485、韋根 26、韋根 34、韋根 66；
● 通訊方式：主動方式（讀寫器讀到標簽后，主動向上位機發送）;
● 設備內部有 2000 個標簽的緩沖能力；
● RS232、RS485 通訊速率可以用戶設置；
● 讀卡距離：可達 50 米；
● 識別準確率：99.999999%；
● 提供演示軟件、API 函數等；
● 可以根據用戶要求制定各種數據格式輸出；
● 工作電壓：DC12-36V；
● 額定功率：1W；
● 工作溫度：-25℃ ～ +75℃；
● 儲存溫度(℃)：-40℃ ～ +85℃；
● 工作濕度：小于 95％；
● 設備尺寸：168mm×50mm；
● 設備重量：1.0kg；
● 包裝尺寸：250mm×250mm×80mm；
● 包裝數量：1；
● 包裝重量：1.5kg。

Ⅵ 產品裝箱清單

———————————————————————————————————————————————————————

名稱	數量
室內全向有源基站ZJB-51	1
AC-DC12V3A 電源適配器	1
3 芯直連串口線	1
安裝支架	1
合格證	1
外接信號說明書	1

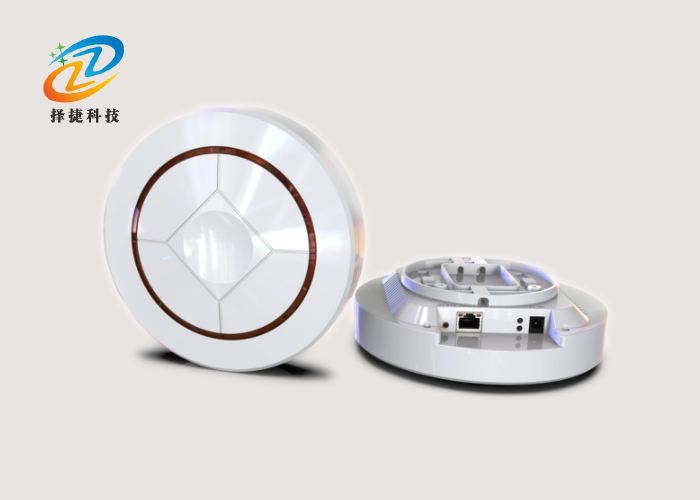

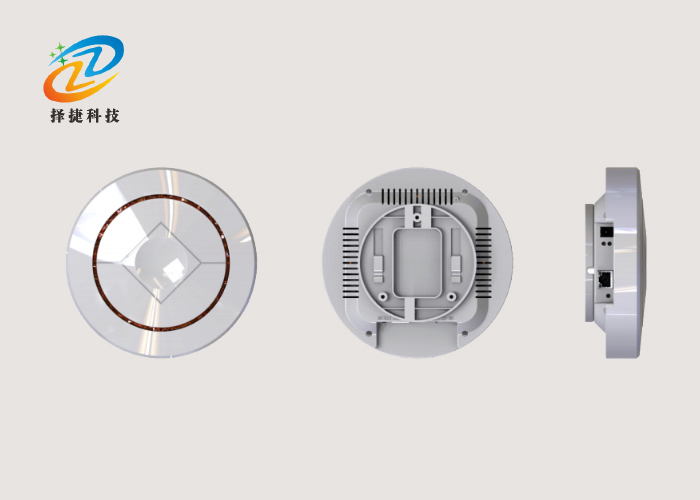

Ⅶ 產品實拍
———————————————————————————————————————————————————————

實拍展示
