Ⅰ 產品簡介——2.4G有源手腕帶
———————————————————————————————————————————————————————
名稱：2.4G有源手腕帶ZJA26
ZJA26 2.4G有源電子標簽可具備多個工作頻率。2.4GHz可以遠距離識別，使安全性更高。2.4G遠距離識別標簽主要針對監獄人員區域定位、老人院人員區域定位、醫院患者身份識別以及其它特殊的場所而設計開發的腕
帶式標簽卡，采用RFID 2.45G頻率，配合我司的PB系列中、長、遠距離閱讀器進行識別感應功能，性能穩定，
準確高，低功耗壽命長?？杉尤雐c、125k功能。
Ⅱ 產品特征——2.4G有源手腕帶
———————————————————————————————————————————————————————
1.讀寫速度 ：與條碼相比，無須直線對準掃描，讀寫速度更快，可多目標識別、運動識別。
2.安全性 : 加密算法與認證，確保數據安全，防止鏈路竊聽與數據破解，更耐用。
3.專用芯片、序列號惟一、很難復制:耐用性無機械故障
4.標簽ID號：10個字節；
5.標簽類型：具有只讀型；
6.使用時長：超大電池容量，使用壽命長；
7.防水等級：IP65；
8.防沖突性：先進的射頻防碰撞技術，可同時識別200個/秒以上的標簽；
9.高速運動識別：最高識別速度可達60公里/小時；
10.高抗干擾性：對現場各種干擾源無特殊要求；
11.安裝方式：手腕式佩戴；
12.抗電磁干擾：10V/m 0.1~1000MHz AM調幅電磁波
13.可靠性：防水、可擴展低頻125K和 13.56M頻率在內。
14.針對性：養老院區域，學生跑步計時，其它人員區域定位等多種領域。
Ⅲ 規格參數——2.4G有源手腕帶
———————————————————————————————————————————————————————| 外形尺寸 | 45mm×35mm×12mm |
| 產品材質 | 塑膠+硅膠 |
| 產品顏色 | 黑色 |
| 產品重量 | <26g |
| 包裝 | 瓦楞紙盒（可定制） |
| 工作濕度 | < 95% |
| 工作溫度 | 0 ~45℃ |
| 存儲溫度 | 0 ~45℃ |
| 防水等級 | IP65 |
| 靜態（待機）工作電流 | <5uA |
| 工作電壓 | 3.7V |
| 電池 | 3.7V &200mAH |
| 工作電流（發射信號） | <18mA(脈沖模式） |
| 電池使用壽命 | 電池循環次數＞500次 |
| 射頻防沖撞能力 | >200PCS |
| 發射時間 | 主動每秒1次/被動每秒鐘發射3～4次 |
| 接收靈敏度 | -90 dbm |
| 工作方式 | 主動/被動/主動被動組合方式 |
| 低頻頻率 | 125K、13.56MHz（可選） |
| 屏幕顯示 | 可選裝/加裝（時間、日期、電量） |
Ⅳ 注意事項——2.4G有源手腕帶
———————————————————————————————————————————————————————
● 請勿投入火中或存放在超過50度的高溫環境儲存使用！
● 請勿使用利器損害
● 請勿放置在有腐蝕性物品附近。
● 請勿拆解和隨意更改元器件的參數、規格、型號。
● 請勿將手環靠近大量金屬，否則會影響射頻性能。
● 請勿強力劇烈沖撞手環。
● 請勿使用重物巨力擠壓手環。
Ⅴ 應用領域——2.4G有源手腕帶
———————————————————————————————————————————————————————
● 辦案區區域人員定位
● 養老院人員定位
● 學生跑步區域
● 監獄一卡通或者區域人員定位
● 施工人員定位
● 人員出入管理
● 學?？记谙M(fèi)管理
Ⅵ 讀卡器發回?cái)?shù)據格式——2.4G有源手腕帶
———————————————————————————————————————————————————————
● 數據包格式(共40字符)
| 名稱 | 頭標志 | 設備編號 | 設備日期時間 | 標簽號碼 | 標志位 | 標志位數據 | 校驗和 |
| 描述 | # | 十六進制 | 十進制 | 十進制 | 任意 | 十六進制 | * |
| 字符數 | 1 | 8 | 12 | 10 | 1 | 6 | 2 |
| 序號 | 定義 | 說明 |
| 1 | 頭標志 | ‘#’ |
| 2 | 設備ID7(H) |
內容格式：十六進制字符格式 設備類型、設備編號或者場地編號，可自行修改（進入設備管理頁面可進行修改） （此數據指是讀卡器的設備編號，而非腕帶的編號） |
| 3 | 設備ID6(H) | |
| 4 | 設備ID5(H) | |
| 5 | 設備ID4(H) | |
| 6 | 設備ID3(H) | |
| 7 | 設備ID2(H) | |
| 8 | 設備ID1(H) | |
| 9 | 設備ID0(H) | |
| 10 | 年高位（D） |
內容格式：十進制字符格式 時間 年月日時分秒 |
| 11 | 年低位（D） | |
| 12 | 月高位（D） | |
| 13 | 月低位（D） | |
| 14 | 日高位（D） | |
| 15 | 日低位（D） | |
| 16 | 時高位（D） | |
| 17 | 時低位（D） | |
| 18 | 分高位（D） | |
| 19 | 分低位（D） | |
| 20 | 秒高位（D） | |
| 21 | 秒低位（D） | |
| 22 | 卡號第10位（D） |
卡號 內容格式：十進制字符格式 腕帶的2.4G卡號 |
| 23 | 卡號第9位 （D） | |
| 24 | 卡號第8位 （D） | |
| 25 | 卡號第7位 （D） | |
| 26 | 卡號第6位 （D） | |
| 27 | 卡號第5位 （D） | |
| 28 | 卡號第4位 （D） | |
| 29 | 卡號第3位 （D） | |
| 30 | 卡號第2位 （D） | |
| 31 | 卡號第1位（D） | |
| 32 | 功能標志位（C） |
內容格式：任意字符，標志位大寫字符電量正常，標志位小寫字母低電量 A/a：定位功能，標簽數據1里表示標簽采集到的低頻定位地址碼， B/b：拆除報警功能 S/s：報警功能，標簽數據1值為01表示求救報警、02表示加速度報警 H/s：心率功能，標標簽數據1里表示標簽采集到的心率、數據2表示血氧值。 （標紅的部分不適用于該產品） |
| 33 | 標簽數據1 | |
| 34 | ||
| 35 | 標簽數據2 | |
| 36 | ||
| 37 | 標簽數據3 | RSSI信號強度值，高半字節0~F表示 信號強度，超小值信號超強，低半字節1~4表示對應的通道號 |
| 38 | ||
| 39 | 校驗和的高4位(H) |
內容格式：十六進制字符格式 檢驗和字節，將前面38個字符的十六進值加起來，再加上這里的校驗碼值，合并的和尾部字節值為零 |
| 40 | 校驗和的低4位(H) |
● 校驗和舉例
舉例：#000000011504180808090022046518E990000C2
根據以上的舉例，校驗碼驗證方法如下：
| 序號 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 32 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
|
字符 |
# | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 5 | 0 | 4 | 1 | 8 | 0 | 8 | 0 | 8 | 0 | 9 | 0 | 0 | 2 | 2 | 0 | 4 | 6 | 5 | 1 | 8 | E | 9 | 9 | 0 | 0 | 0 | 0 | 7 | D |
| 16進制 | 23 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 31 | 31 | 35 | 30 | 34 | 31 | 38 | 30 | 38 | 30 | 38 | 30 | 39 | 30 | 30 | 32 | 32 | 30 | 34 | 36 | 35 | 31 | 38 | 45 | 39 | 39 | 30 | 30 | 30 | 30 | 7D | |
|
運算方法 |
校驗和計算：把所有16進制的值相加的總和，未字節為0值 23+30+30+30+30+30+30+30+31+31+35+30+34+31+38+30+38+30+38+30+39+30+30+32+32+30+34+36+35+31+38+45+39+39+30+30+30+30+7D=800(合并得值尾字節為0) |
|||||||||||||||||||||||||||||||||||||||
Ⅶ 天線遠洋方向圖——2.4G有源手腕帶
———————————————————————————————————————————————————————
X-Y Plane X-Z Plane
X-Z Plane

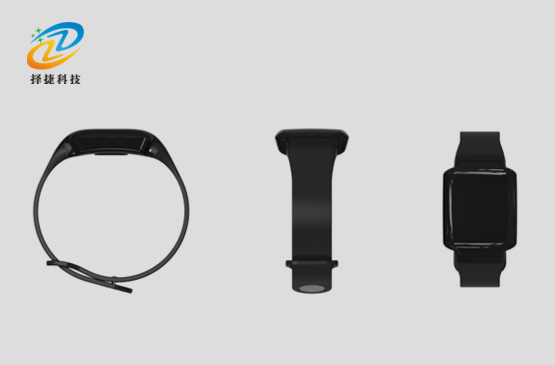

Ⅱ產品展示——2.4G有源手腕帶
———————————————————————————————————————————————————————
實拍展示
