不干膠電子標簽
圓27mm干Inlay標簽 ZJ27—上海擇捷智能科技有限公司
時間：2022-04-21

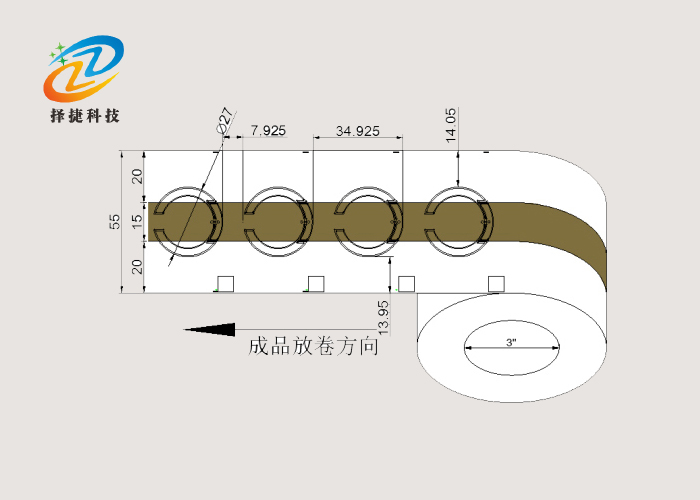

Ⅰ 物理特性----圓27mm干lnlay標簽
———————————————————————————————————————————————————————
名稱：圓27mm干Inlay標簽 ZJ27
1.3 尺寸誤差
1.3 尺寸誤差
|
編號
|
項目
|
特性參數
|
|
1
|
紙芯管內徑
|
3（76.2±0.50）
|
|
2
|
天線長度
|
Ø27±0.20
|
|
3
|
天線寬度
|
Ø27±0.20
|
|
4
|
天線上邊緣到 PET上邊緣距離
|
14.05±1
|
|
5
|
天線下邊緣到 PET下邊緣距離
|
13.95±1
|
|
6
|
天線節距
|
34.925
|
|
7
|
基材寬度
|
55
|
Ⅱ 電氣特性----圓27mm干lnlay標簽
———————————————————————————————————————————————————————
|
項目
|
描述
|
備注
|
|
|
制造商/芯片
|
/
|
|
|
|
基材材質
|
PET(50µm)
|
|
|
|
天線制程方式
|
鋁性刻 Al（9µm）
|
|
|
|
符合標準
|
ISO/IEC 18000-6C EPC Class1 Gen2
|
|
|
|
芯片存儲區
|
EPC
|
128 Bits
|
可讀可寫
|
|
TID
|
48 Bits
|
可讀不可寫
|
|
|
Unique
TID |
48 Bits
|
可讀不可寫
|
|
|
密碼區
|
Kill/Access-64Bits
|
可讀可寫
|
|
|
用戶區
|
None
|
|
|
|
適用載波頻率Frequency
|
860～960MHz
|
|
|
|
讀取距離
|
|
|
|
|
工作模式
|
無源
|
|
|
|
芯片使用壽命
|
寫10萬次，數據保存10年
|
|
|
|
芯片防靜電（ESD）性能
|
2000V
|
人體模型（HBM）
|
|
Ⅲ 環境要求----圓27mm干lnlay標簽
———————————————————————————————————————————————————————
成品保質期: 在溫度23±5℃相對濕度50±10%的情況下，使用防靜電袋密封包裝，可儲存一年。
聲明：以上環境要求的建議基于我司最新的知識和現有經驗基礎上，本公司保留產品最終解釋權。
聲明：以上環境要求的建議基于我司最新的知識和現有經驗基礎上，本公司保留產品最終解釋權。
Ⅳ 作業使用警示----圓27mm干lnlay標簽
———————————————————————————————————————————————————————

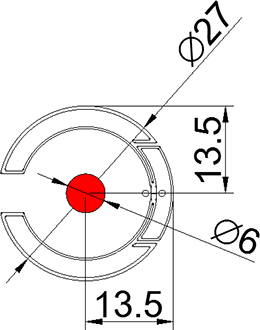

1、標記有黑色墨點的為不良品，請勿使用。廢標位置如下圖所示。
2. 搬運及使用時防水、禁止劇烈撞擊、禁止擠壓或彎折芯片部分。
Ⅴ包裝----圓27mm干lnlay標簽
———————————————————————————————————————————————————————
|
1
|
出貨數量
|
5000±300pcs/卷, 8 卷/箱
|
|
2
|
包裝方式
|
卷狀；抽真空包裝。
|
| 3 | 包裝圖片 |
 |
Ⅵ 產品實拍----圓27mm干lnlay標簽
———————————————————————————————————————————————————————
