Ⅰ 產品簡介

———————————————————————————————————————————————————————

Ⅲ 產品使用
———————————————————————————————————————————————————————
● 將設備連接在電腦同一臺路由器（確保在同一網段）
● 通過檢測工具搜索設備和更改參數：

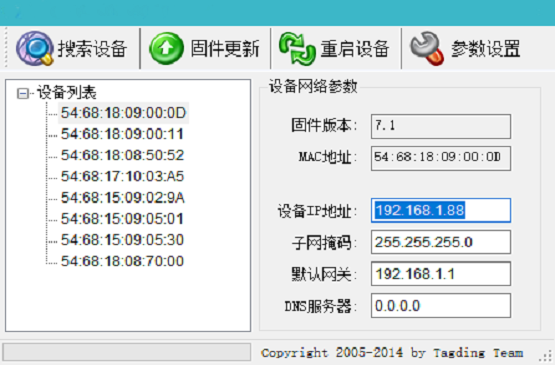

打開TagdingArmCoreFrm.exe工具，點擊“搜索設備”按鈕會顯示所有連接入網絡的一體機設備，為修改設備
IP地址與現用局域網IP網絡同一網段，


如修改設備IP地址為192.168.1.87后點擊參數設置完成修改。


在瀏覽器地址欄輸入設備IP地址，如：192.168.1.87（WEB配置顯示如下：

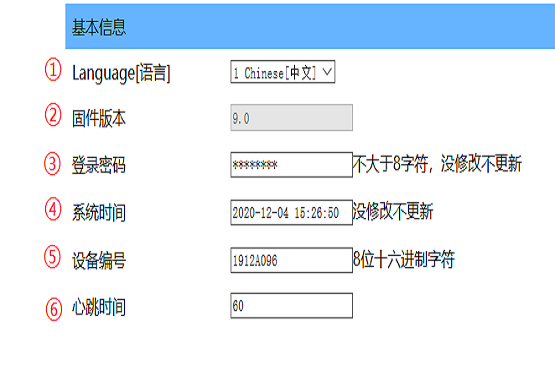

①中英文切換選項
②設備擋墻使用的固件版本
③進入配置頁面時輸入的登錄密碼，出廠默認沒有
④設備當前時間
⑤每臺設備唯一ID號
⑥每隔一段時間通訊一次，檢查設備是否在線（默認60秒）

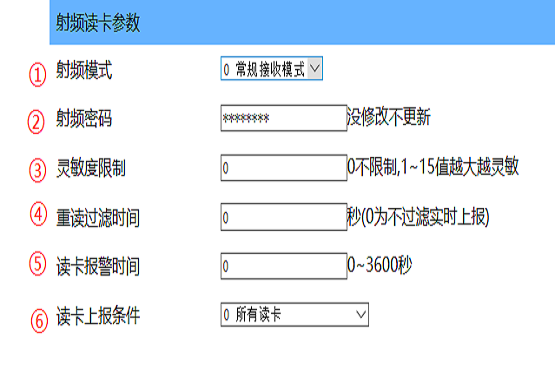

①模式之間切換；常規接收模式：讀取2.4g標簽使用
    常規應答模式：用于答題卡標簽、基站
    增強**模式：加大功率實現接收狀態更好，不建議長期使用
    有源模式：用于接收有源類標簽（ZJB06支持常規與有源模式切換）
    若修改模式后無法正常使用，2.4g類標簽修改回常規模式
②射頻密碼不建議修改，修改后不能與標簽同步
③2.4g距離調節，0 距離，但不會顯示靈敏度值，1最小15 （有靈敏度數值顯示）
④在設定時間內重復讀到標簽只上傳一次，默認0秒實時上傳
⑤適用于TD-PJ15，每隔設定時間閃一次燈光，默認值0為關閉
⑥所有讀卡：基站接收的標簽ID都會上傳
僅限匹配低頻激勵地址：該選項使閱讀器僅接收“低頻激勵參數”的“低頻編號”

顯示設備當前網絡參數

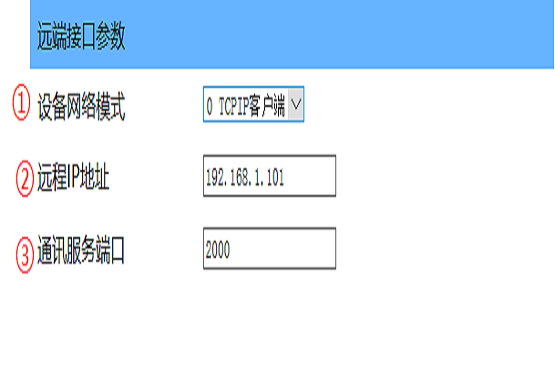

①設備常規適用TCPIP無需修改
②設置設備所接收的數據上傳到的電腦IP地址或服務器IP
③通訊端口默認2000根據客戶使用的服務端口來修改

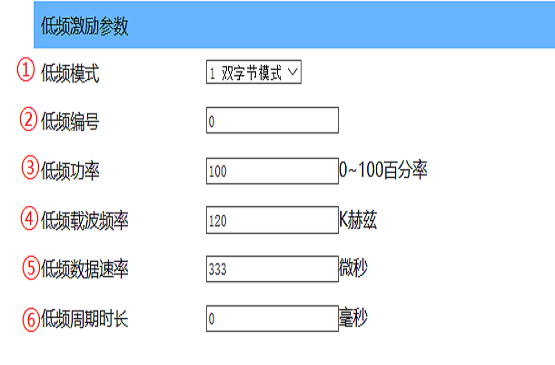

①單字節關閉低頻輸出；雙字節適用常規卡；增強模式適用特殊卡；默認雙字節模式
②低頻編號用于辨別125k地址碼
③125k激活距離調節0最小100
④廠家調試選項，用戶請勿修改，默認值120
⑤廠家調試選項，用戶請勿修改，默認值333
⑥設置125k的間隔工作時長

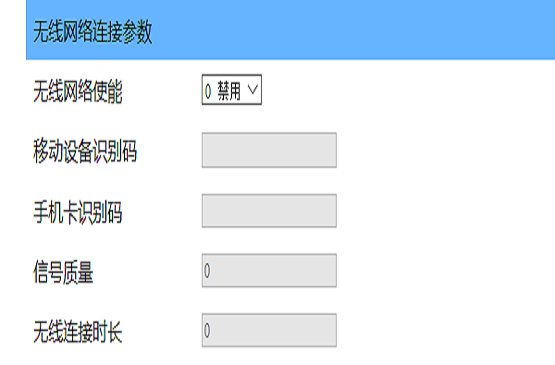

該功能為支持4g插卡的基站適用，開啟與關閉選項，顯示物聯網卡相關信息

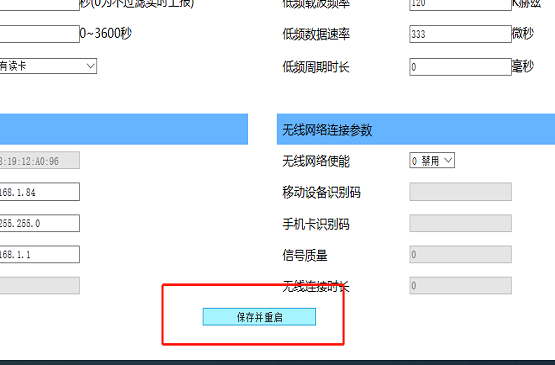

參數都需點擊“保存并重啟”才會生效

Ⅴ 網絡通訊協議

———————————————————————————————————————————————————————
● 數據包的定義
數據包格式(共40字符)

名稱	頭標志	設備編號	設備日期時間	標簽號碼	標志	數據	歷史記錄總數	校驗和
描述	#	十六進制	十進制	十進制	任意	十六進制	十六進制	*
字符數	1	8	12	10	1	2	4	2

● 數據包詳細介紹：

序號	定義	說明
1	頭標志	‘#’
2	設備ID7(H)	內容格式：十六進制字符格式 設備類型、設備編號或者場地編號，可自行修改（進入設備管理頁面可進行修改） （此數據指是讀卡器的設備編號，而非腕帶的編號）
3	設備ID6(H)
4	設備ID5(H)
5	設備ID4(H)
6	設備ID3(H)
7	設備ID2(H)
8	設備ID1(H)
9	設備ID0(H)
10	年高位（D）	內容格式：十進制字符格式 時間 年月日時分秒
11	年低位（D）
12	月高位（D）
13	月低位（D）
14	日高位（D）
15	日低位（D）
16	時高位（D）
17	時低位（D）
18	分高位（D）
19	分低位（D）
20	秒高位（D）
21	秒低位（D）
22	卡號第10位（D）	卡號 內容格式：十進制字符格式 腕帶的2.4G卡號
23	卡號第9位 （D）
24	卡號第8位 （D）
25	卡號第7位 （D）
26	卡號第6位 （D）
27	卡號第5位 （D）
28	卡號第4位 （D）
29	卡號第3位 （D）
30	卡號第2位 （D）
31	卡號第1位（D）
32	功能標志位（C）	內容格式：任意字符，標志位大寫字符電量正常，標志位小寫字母低電量 A/a：定位功能，標簽數據1里表示標簽采集到的低頻定位地址碼， B/b：拆除報警功能 S/s：報警功能，標簽數據1值為01表示求救報警、02表示加速度報警 H/s：心率功能，標標簽數據1里表示標簽采集到的心率、數據2表示血氧值。 T/t：溫度功能，標簽數據1表示體溫整數值、數據2表示體溫小數值，數據3表示環境溫度。
33	標簽數據1
34
35	標簽數據2
36
37	標簽數據3	RSSI信號強度值，高半字節0~F表示 信號強度，超小值信號超強，低半字節1~4表示對應的通道號
38
39	校驗和的高4位(H)	內容格式：十六進制字符格式 檢驗和字節，將前面38個字符的十六進值加起來，再加上這里的校驗碼值，合并的和尾部字節值為零
40	校驗和的低4位(H)

● 校驗和舉例：
舉例：#000000011504180808090022046518E990000C2
根據以上的舉例，校驗碼驗證方法如下：

Ⅵ 網絡操作指令

———————————————————————————————————————————————————————

名稱	指令	參數	舉例	返回值
獲取版本號碼	#GET_VER	無	#GET_VER	VER：?.?
獲取系統時間	#GET_TIME	無	#GET_TIME	YYYY-MM-DD HH:MM:SS
設定系統時間	#SET_TIME	YYYY-MM-DD HH:MM:SS	#SET_TIME 2015-03-1517:00:00	OK
獲取歷史記錄	#GET_HISTORY	無	GET_HISTORY	數據打包回傳
恢復出廠值	#FACTORY	無	#FACTORY	OK

 （注意：如果是帶參數的指令，其參數格式一定按照說明要求的格式序列）

Ⅶ 網絡心跳包機制

———————————————————————————————————————————————————————
為了保證連接的可靠性及檢查設備是否實時在線，設備端會每隔一段時間（默認為60秒）向服務端發送心跳包數據。
● 設備端發送心跳包的數據格式(40字符)：
    心跳包的數據格式與以上的讀卡數據包是一致的，在其數據包中的卡號數據為0000000000。
    舉例：#0331DF001602271623570000000000000000092
● 服務端發送確認包的數據格式(24字符)：
   為了保持設備端的系統時間與服務端一致,以及系統網絡異常情況下自動重啟設備重新連接網絡（如果已啟用設備
   自動重啟功能），服務端收到設備發送過來的心跳包后要作出返回數據的響應，返回包數據格式如下：

名稱	頭 標志	命令代碼	設備日期	設備時間
描述	#	ACK	10位日期字符	8位時間字符
舉例：#ACK 2015-05-09 08:14:08

Ⅷ 常見測試異常處理

———————————————————————————————————————————————————————
● 檢測工具搜索不到設備： 檢測工具可以跨網段搜索設備，可以排除設備參數設置不當?shù)膯栴}，先觀察設備綠色指
   示燈是否常亮，不亮說明設備沒有工作，或者設備發生供電故障。 再觀測網口指示燈是否常亮，解決網線以及連
   接異常。
● 檢測工具可搜索到設備，但網頁瀏覽器輸入設備IP無反應： 先用檢測工具查看設備的IP地址是否處于同一局域網
   網段，服務器的局域網IP地址可以通過網絡連接屬性查看。選用不同的瀏覽器測試。
● TCP/IP測試軟件讀取不到電子標簽： 先查看設備服務器IP地址設置以及端口號是否一致。再查看系統防火墻是否
   限制了相應端口，可以先關閉系統防火墻以及防火墻軟件再測試。
