Ⅰ產品簡介
———————————————————————————————————————————————————————
名稱：美觀高性能WIFI遠距離超高頻一體閱讀器ZJYTJ01-8DBI
ZJYTJ01-8DBI是一款高性能的UHF頻段ISO18000-6C（EPC C1G2）協議電子標簽讀寫器，自主知識
產權設計，結合專有的高效電子標簽碰撞處理算法，在保持高識讀率的同時，實現對電子標簽的快速讀
寫處理，可廣泛應用于資產識別、物流、個人身份識別、智能停車場、門禁系統、防偽系統及生產過程
控制等多種無線射頻識別（RFID）系統。
產權設計，結合專有的高效電子標簽碰撞處理算法，在保持高識讀率的同時，實現對電子標簽的快速讀
寫處理，可廣泛應用于資產識別、物流、個人身份識別、智能停車場、門禁系統、防偽系統及生產過程
控制等多種無線射頻識別（RFID）系統。
應用場景
資產管理
智能停車場
電動車管理
個人身份識別
資產管理
智能停車場
電動車管理
個人身份識別
Ⅱ產品特點
———————————————————————————————————————————————————————
● 自主知識產權設計；
● 充分支持符合UHF EPC Gen2(ISO18000-6C)協議電子標簽；
● 工作頻率GB：920~925MHz、GB：840~845MHz、FCC 902～928MHz、ETSI：865~868MHz（可選）；
● 端口輸出功率：33dBm（可調）；
● 功耗：11W@*33dBm；
● 內置8dBi圓極化天線，連續讀標簽距離（讀EPC碼）：0~15米。連續讀100次讀成功率大于95%（無干擾環境）；
● 連續寫標簽距離（寫EPC碼）：0~8米，連續寫100次寫成功率大于90%；
● 測試條件：8dBi線極化天線，射頻連續電纜插入損耗小于1dB,標準標簽（靈敏度優于*18dBm）；
● 功耗：11W@*33dBm；
● 內置8dBi圓極化天線，連續讀標簽距離（讀EPC碼）：0~15米。連續讀100次讀成功率大于95%（無干擾環境）；
● 連續寫標簽距離（寫EPC碼）：0~8米，連續寫100次寫成功率大于90%；
● 測試條件：8dBi線極化天線，射頻連續電纜插入損耗小于1dB,標準標簽（靈敏度優于*18dBm）；
● 支持主動模式，命令模式，觸發模式，密碼工作模式；
● 讀卡速率：>300次/秒；
● I/0 接口：2路光耦輸入、3 路繼電器開關；
● 整機供電：9V～30V（功率容量不小于 30W）；
● 豐富的通訊接口：RJ45、WIFI、RS232、RS485、Wi-Fi，藍牙可定制POE、4G；
Ⅲ規格參數
———————————————————————————————————————————————————————
| 型號 | ZJYTJ01-8DBI |
| 名稱 | 美觀高性能WIFI遠距離超高頻一體閱讀器 |
| 外形尺寸 | 220 x 220 x 56mm |
| 外殼材料 | 工程塑料 |
| 電源 | DC24V (功率容量不小于 60W) |
| 協議 | ISO/IEC18000-6C / IEC18000-6B /EPC C1Gen2 |
| 頻率 | GB,920MHz ~ 925MHz 、 GB,840MHz ~ 845MHz 、 FCC,902MHz ~ 928MHz、 ETSI ，865MHz ~ 868MHz 、JP,916MHz ~ 920MHz 可選 |
| 輸出功率 | ≤ 33dBm |
| 外部接口 | RJ45、WIFI、RS232、RS485、可定制POE、4G |
| 工作模式 | 廣譜調頻 ( FHSS) 或定頻 ，可軟件設置 |
| 讀寫卡距離 | 讀取距離 0-15m(與標簽有關) |
| 天線 | 8dbi 圓極化天線 |
| 工作溫度 | -20 - +70°C |
| 存儲溫度 | -30 - +80°C |
| 大氣壓力 | 86kPa ~ 108kPa |
| 濕度 | 5%-90% RH 無凝露 |

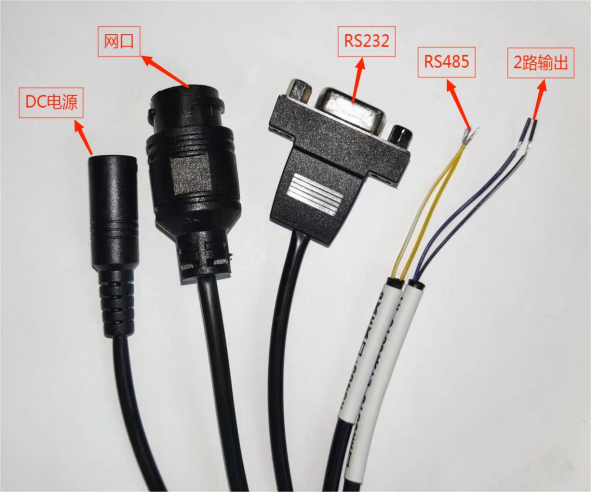

Ⅳ接口定義
————————————————————————————————————————————————
| 顏色/接口 | 引腳定義 | 描述 |
| DC電源 | DC電源 | 供電：9V～30V，標配適配器：12V5A |
| 網口 | 網口 | 網口數據傳輸 |
| RS232 | RS232 | RS232串口連接 |
| 白黃 | RS485A | RS485接口A |
| 黃 | RS485 B | RS485接口A |
| 白黑 | OUT3-L1 | 一路信號輸出 |
| 紫色 | OUT3-R1 | 另一路信號輸出 |
Ⅴ安裝方式
———————————————————————————————————————————————————————

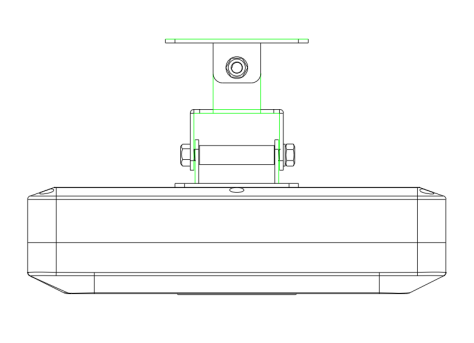

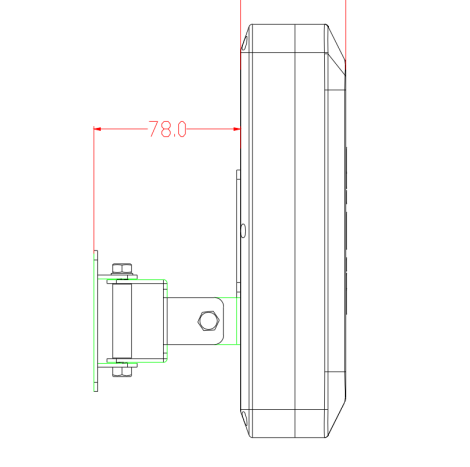

吸頂/側墻安裝----標配安裝方式
抱桿安裝----非標配，下單前備注
