Ⅰ 產品簡介

———————————————————————————————————————————————————————

 ZJ603-12DBI是一款基于M100的高性能的UHF頻段ISO18000-6C（EPC C1G2）協議電子標簽讀寫器，結合專有的高效電子標簽碰撞處理算法，在保持高識讀率的同時，實現對電子標簽的快速讀寫處理，可廣泛應用于物流、個人身份識別、智能停車場、門禁系統、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。


Ⅱ 產品特點

———————————————————————————————————————————————————————

1. 基于M100讀寫芯片設計；
2. 充分支持符合UHF EPC Gen2(ISO18000-6C)協議電子標簽；
3. 工作頻率FCC 902～928MHz、CE 865～868MHz(可以用軟件按不同國家或地區要求調整)；
4. 以廣譜跳頻(FHSS)或定頻發射方式工作；
5. 輸出功率: 26dBm（可調）；
6. 內置12dBi 線極化天線，讀卡距離范圍 0m~25m*；
7. 支持主動模式，命令模式，觸發模式，密碼工作模式；
8. DC12V供電， 支持24V供電；
9. 通信接口支持RS232, RS485, 韋根, 觸發(可定制繼電器, USB, RJ45, WIFI, POE,4G)；
10.一路繼電器（定制）可以控制喇叭，電機，燈等大功率設備；
11.支持ModBus協議(僅限于RS232、RS485、RJ45接口)；
* 有效距離與協議格式、外接天線、電子標簽及工作環境有關。

Ⅲ 技術參數

———————————————————————————————————————————————————————

基本參數
型號	ZJ603-12DBI
類型	UHF超遠距離超高頻M100高性能一體機
物理參數
外形尺寸	450*450*70mm
重量	4.5kg
包裝重量	5.0kg
包裝尺寸	68*48*11cm
外殼材料	PVC
重量	4.5kg
設備顏色	灰白
環境參數
工作溫度	-20~+60℃
儲存溫度	-40~+85℃
工作濕度	5%～95% RH, Non-condensing
防水等級	IP65
性能參數
工作頻率	902~928MHz,860~868MHz(軟件可調)
天線規格	12dBi線極化天線
輸出功率	0 - 26dBm
讀卡距離	* 0-25m *有效距離與協議格式、外接天線、電子標簽及工作環境有關
寫卡距離	* 0-12m *有效距離與協議格式、外接天線、電子標簽及工作環境有關
讀卡速度	400次/1秒
讀寫卡類型	ISO18000-6C（EPC Gen2）/ (可定制為國標*)
讀卡提示	蜂鳴器
工作電壓	DC +9 - 24V, 5W
工作模式	主動模式, 命令模式, 觸發模式, 密碼模式
通信接口	RS232, RS485, WG26, WG34, 觸發, 繼電器(定制), RJ45網口(定制), WIFI(定制), POE(定制),USB(定制) ,4G(定制)
網絡	RJ45 支持 TCP 客戶端/服務器端, Modbus, DNS, DHCP. WIFI 支持TCP 客戶端. 4G 支持TCP 客戶端. HTTP 協議(定制), MQTT(定制), LLRP(定制)
SDK開發包
SDK開發包	支持 X86 & X64, C++, C#, VB, Delphi, Linux, ARM, Python, NodeJS, QT, JAVA, Android等語言.
接口
顏色	描述
紅	電源正極 (DC 9V – 24V)
黑	GND地線
白	RS232 TXD
紫	RS232 RXD
棕	GND地
黃	韋根 DATA0
綠	韋根 DATA1
灰	GND地線
品紅	RS485 A+
橙	RS485 B-
淡綠	觸發輸入+（TTL level）
藍	觸發輸入-（TTL level）

● 電特性

極限參數
項目	符號	數值	單位
電源電壓	VCC	16	v
工作溫度	TOPR	-10~+60	℃
貯藏溫度	TSTR	-25~+80	℃
規格（除特別說明，所示規格取自TA=25℃及VCC=+5V工作條件下）
項目	符號	數值	單位
電源電壓	VCC	4.5~5.5（5典型）	V
工作電流	IC	90~150（90典型）	mA
工作頻率	FREQ	902~928	MHz
有效距離	DIS	0~180(120典型）	mm

● 產品型號及解釋

型號	接口
ZJ603-12DBI	標準版（RS232，RS485，韋根，觸發）
ZJ603-12DBIT	標準版及RJ45
ZJ603-12DBIW	標準版及WIFI
ZJ603-12DBITW	標準版及RJ45、WIFI
ZJ603-12DBITP	標準版及RJ45、POE
ZJ603-12DBITPW	標準版及RJ45、POE、WIFI
ZJ603-12DBIR	標準版及繼電器
ZJ603-12DBIU	標準版及USB（HID&虛擬鍵盤）
ZJ603-12DBIG	標準版及4G
-T:RJ45 -W:WIFI -P:POE -R:Relay -U:USB -G:4G

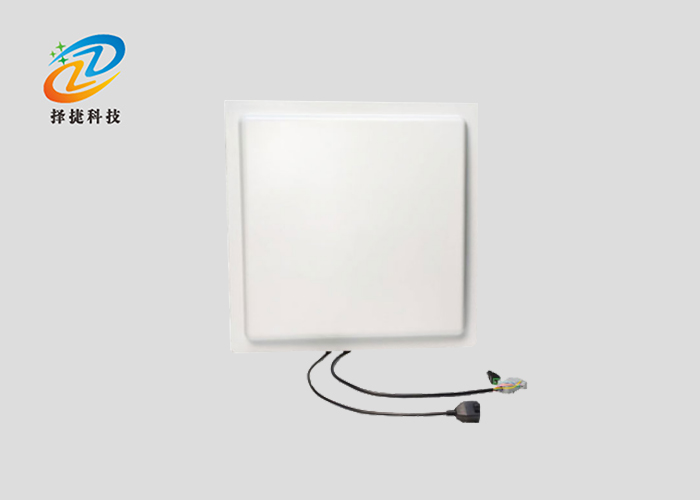

Ⅳ 產品實拍

———————————————————————————————————————————————————————
實拍展示
