便攜式UHF超高頻電子標簽讀寫器ZJ405—上海擇捷智能科技有限公司

時間：2022-03-31

Ⅰ產品簡介

———————————————————————————————————————————————————————

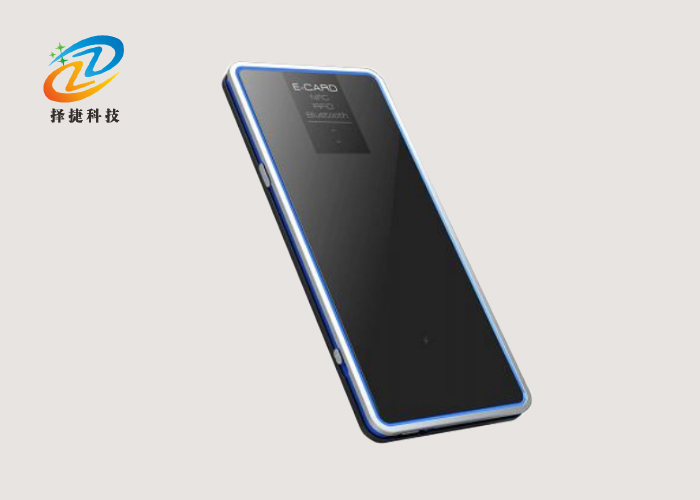

名稱：便攜式UHF超高頻電子標簽讀寫器ZJ405

便攜式 UHF 超高頻電子標簽讀寫器ZJ405是一款低功耗、便攜的 ISO18000-6C（EPC C1G2）協議電子標簽讀寫器，
完全自主知識產權設計，結合專有的高效電子標簽碰撞處理算法，在保持高識讀率的同時，實現對電子標簽的快
速讀寫處理，可廣泛應用于資產管理、庫存管理、產品追溯、個人身份識別及防偽系統等多種無線射頻識別(RFID)
系統。

Ⅱ產品特點

———————————————————————————————————————————————————————

● 完全自主知識產權設計，時尚、纖薄設計，滿足移動應用和便攜需求；

● 超低功耗設計，連續讀標簽時間超過 3 小時，待機時間長達 1 天以上；

● 支持按鍵觸發和交互應答等工作模式；
● 充分支持符合 ISO18000-6C（EPC C1G2）協議的電子標簽；
● 工作頻率 902～928MHz 或 865～868MHz（可以按不同國家或地區要求調整）;
● 支持定頻或跳頻發射工作方式；
● 內建收發天線，有效距離達至 1000mm*；
● RF輸出功率 0~26dbm（軟件可調），支持 RSSI；
● 多標簽識別性能＞50 張標簽，標簽識別速度＞50 張/秒；
● 標簽緩存容量：370 張@最長 128bitsEPC 或 120 張@最長 496bitsEPC；
● 支持藍牙 4.0 無線通訊，內置鋰電池供電，無需外接電源；
● 支持 USB1.1 接口規范，虛擬串口方式通訊，提供動態連接庫（DLL），支持二次開發；
● 支持 USB 充電，提供電池充電指示和低電量指示，3 組 LED 。

Ⅲ電特性

———————————————————————————————————————————————————————

● 極限參數

項目	符號	數值	單位
充電電壓	VCC	6	V
工作溫度	T_OPR	-10～+70	℃
貯藏溫度	T_STR	-20～+85	℃

● 規格

項目	符號	數值	單位
充電電壓	VCC	4.2～5.5（5典型）	V
充電電流	I_BAT	500	mA
待機電流	I_STBY	20（14典型）	mA
連續讀標簽工作電流	I_RF	200（100典型）	mA
工作頻率	F_REQ	902～928	MHz
有效距離*	DIS	0～100(70典型)	mm
尺寸	L×W×H	110×50×5.8	mm

注意：有效距離與天線、電子標簽及工作環境有關。

Ⅳ接口

———————————————————————————————————————————————————————
● 接口定義
觸發按鈕：觸發讀取 ISO18000-6C（EPC C1G2）標簽的 EPC 并上傳；
電源開關：置左為打開電池供電，置右為關閉電池供電；
USB 接口：電池充電，USB 虛擬串口通訊；

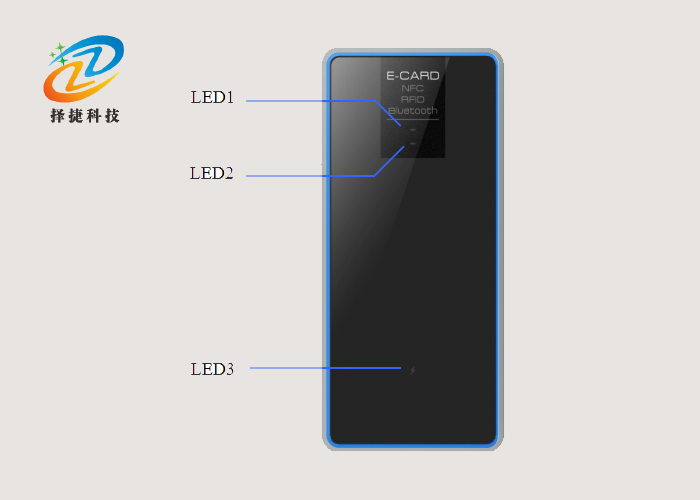

● 面板指示定義
LED1：紅色常亮指示觸發讀卡，綠色閃動指示讀卡成功；
LED2：紅色慢閃指示上電工作；
LED3：紅色常亮指示電池電量不足，綠色常亮指示充電進行中。
